I. CÁC LƯU Ý KHI SỬ DỤNG PHẦN MỀM.
1. Phần mềm sử dụng tốt nhất, nhanh nhất trên phiên bản Cad 2007 và Excel 2007.
2. Luôn luôn định dạng số trong Windows về Ngôn ngữ tiếng Anh hoặc dạng số 123,456.78 ( phần nghìn phân cách bằng dấu phẩy, thập phân bằng dấu chấm)

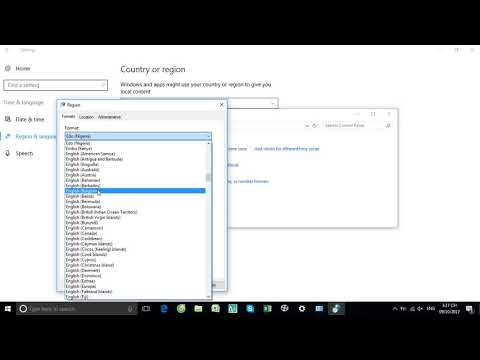

Video hướng dẫn định dạng số:
2. Định dạng lý trình:
Chú ý: Lý trình trong các mặt cắt ngang phải luôn ở dạng "Km:" hoặc "KM:"
Nếu khoảng cách lẻ <10m: Km: 123+ 4.56
Nếu khoảng cách lẻ<100m: Km:123+45.67
Khoảng cách lẻ>100m: Km:123+456.87
(Số thập phân sau dấu chấm là tùy ý, không cần điều chỉnh)
3. Thư mục chứa phần mềm
Đề phần mềm chạy ổn định, vui lòng không lưu trữ trong Đường dẫn quá dài, và đặc biệt là không dùng tên tiếng việt có dấu cho đướng dẫn.
II. HƯỚNG DẪN ĐĂNG KÝ PHẦN MỀM
Trước khi sử dụng, phần mềm cần key để đăng nhập, Key sẽ được gửi đến sau khi các bạn liên hệ với tác giả và hoàn thành việc thanh toán phần mềm.
Khới động phần mềm bằng cách Gõ lệnh : AP
Load 2 file Phanlop.lsp và Phanlop.dvb
Sau khi Load thành công, sử dụng lệnh AD để khởi động chương trình.
Khi chưa có Pass, chương trình sẽ thông báo và hiện Form lấy thông tin máy.
Để nhận key các bạn vui lòng gửi thông tin máy tính sau khi khởi động phần mềm( bằng một trong các hình thức liên hệ với tác giả):
Sau khi Có key, các bạn vào thư mục chứa phần mềm, mở file Pass.txt; dán key vào và Save lại.
Giao diện phần mềm sau khi khởi động thành công như sau:
II. HƯỚNG DẪN SỬ DỤNG PHẦN MỀM.
Thông thường, các bạn thao tác theo đúng trình tự như sau:
1. Tạo đường Pline kín hai bên trái phải cần phân lớp.
Việc tạo Pline có thể sử dụng lệnh PL hoặc Bo đều được. PL có thể bao gồm 1 hoặc nhiều Pl kín nhưng phải liên tục, không trùng lặp.
2. Nhập thông số mặt cắt ngang.
- Tên cọc, lý trình, cao độ, chiều dày đắp, độ dốc nền đường, lề đường....
3. Nhập thông số kết cấu áo đường( có thể bỏ qua nếu bạn không xuất phụ lục cao độ và kích thước hình học với kết cấu áo đường).
- Bề rộng mặt đường mới ( BTrai, BPhai)
- Bề rộng mặt đường cũ( Btrai, Bphai nếu có. Đối với đường cải tạo).
- Số lớp kết cấu áo đường tại tim( Được hiểu là số lớp kết cấu áo đường và mặt đường hoàn thiện, bao gồm cả số lớp đắp K98).
+ Đối với đường làm mới: Số lớp tại tim = Số lớp kết cấu áo đường.
+ Đối với đường làm mới: Số lớp tại tim < = Số lớp kết cấu áo đường.
( Nếu số lớp tại tim = số lớp áo đường thiết kế thì không cần nhập Bề rộng đường cũ, nếu nhỏ hơn thì phải nhập).
Ví dụ: Số lớp thiết kế = 4, số lớp tại tim =2, vậy thì lớp số 3, 4 chỉ đắp hai bên lề đường cũ)
- Xuất thông số kết cấu áo đường.
4. Lưu dữ liệu( đối với các thông tin điển hình) và thông số xuất Cad.
Lưu dữ liệu: Việc này khá quan trọng, Để tránh việc phải nhập đi nhập lại các thông số điển hình, thì sau khi thao tác với mặt cắt ngang đầu tiên( Nhập thông số mặt cắt và kết cấu áo đường) các bạn Ấn nút lưu dữ liệu để ghi nhớ các Thông tin điển hình như: Chiều dày lớp đắp, độ dốc nền đường, lề đường, chiều rộng mặt đường ....)
Thông số xuất Cad: Tùy chọn vị trí xuất các bảng dữ liệu theo tọa độ X, Y ( tình từ vị trí tim đường thiết kế).
5. Pick điểm trên trắc ngang.( Đối với công tác đào nền, đào khuôn, đào hữu cơ, đánh cấp.....)
Chọn điểm và ấn phím Space hoặc phím bất kỳ để kết thúc.
Lưu ý quan trọng: Sau khi chọn hết các điểm, các bạn Zoom màn hình cho đến khi nhìn thấy toàn bộ các điểm đã Pick mới được Ấn phim Space để đảm bảo toàn bộ các điểm được xuất ra bảng.
6. Phân lớp nền đường và lề đường.
Phần mềm có thể giúp các bạn vừa phân lớp nền đường và phân lớp lề đường trong 1 lần
thao tác, vì trong một số trường hợp chúng ta phải tách rời hai công tác này độc lập....
Nếu các bạn chỉ phân lớp nền hoặc lề thì khối lượng còn lại khai báo bằng 0.
Nếu nền hoàn toàn đào thì khai báo khối lượng phân lớp nền và lề đều bằng 0.
(Việc khai báo các lý trình không có khối lượng đảm bảo tránh sai sót khi tính khối lượng trên excel khi tính khoảng cách lẻ)
Lưu ý: Bắt buộc khai báo khối lượng đắp bằng 0 trong các cọc ở đầu và cuối lý trình của đoạn đắp(đoạn tiếp giáp giữa nền đào và nền đắp). Để khai báo, ấn Nút " K Dap nen" hoặc " K dap le".
7. Tính diện tích sau khi phân lớp.
Lưu ý: Sau khi phân lớp, các bạn loại bỏ các lớp mỏng( Xóa line phân lớp và thông số tại Block bảng phân lớp tương ứng)
Tính diện tích phân lớp bằng cách chọn toàn bộ các đường Line phân lớp.
Việc tính diện tích có thể thực hiện ngay sau khi phân lớp hoặc thực hiện độc lập( Sau khi tắt phần mềm và mở lại) đều được.
Để được chính xác 100% và không báo lỗi thì các bạn nên tính diện tích của từng mặt cắt và không có lớp nào quá mỏng.
Video thao tác trên Cad
III. XUẤT DỮ LIỆU VÀ XỬ LÝ KẾT QUẢ
1.Xuất kết quả ra excel:
Việc xuất kết quả có thể thực hiện ngay hoặc sau khi tắt file mở lại đều không ảnh hưởng tới kết quả.
Có thể xuất toàn bộ dữ liệu hoặc theo tùy chọn.
Lưu ý: Nếu tùy chọn thì các bạn cần phụ lục của đoạn lý trình nào thì chọn trong vùng chứa lý trình đó. Đối với dữ liệu diện tích, thì dữ liệu phân lớp và dữ liệu diện tích phải được xuất trong cùng một vùng tùy chọn để đảm bảo tính chính xác.
Các loại dữ liệu có thể xuất:
+ Dữ liệu phân lớp nền
+ Dữ liệu phân lớp lề
+ Dữ liệu tọa độ điểm
+ Dữ liệu kết cấu áo đường
+ Dữ liệu diện tích phân lớp( Sau khi xuất sẽ có dữ liệu diện tích của phân lớp nền(bảng bên trái) và lề đường(bảng bên phải). Các bạn chọn bảng phù hợp để xử lý dữ liệu. Nếu phân lớp nền thì chọn bảng bên trái, phân lớp lề thì chọn bảng bên phải)
2. Xử lý kết quả
a. Xử lý dữ liệu nền đường, lề đường.
Mở file phụ lục phân lớp nền, lề đường. Tại sheet Dau vao, Ấn " Xóa dữ liệu" để xóa dữ liệu cũ, Copy dữ liệu sau khi Xuất kết quả từ Cad vào. Ấn " Xử lý kết quả".
Làm tương tự với Sheet Đầu vào S. Copy dữ liệu diện tích tương ứng và xử lý kết quả.
Tại sheet K95 các bạn chọn cận dưới và trên của chênh lệch cao độ và khoảng cách( tính bằng cm)
Ấn các nút theo thứ tự 1,2,3,4.
Chuyển lớp hiện tại về 1 và tăng dần đến lớp cao nhất. Tận hưởng kết quả.
Sheet Dien tich K95, các bạn ấn Xóa, sau đó ấn Update để xử lý. Mỗi khi chuyển lớp, dữ liệu diện tích cũng thay đổi tương ứng.
Lưu ý: Lớp trong phần mềm được chia từ trên xuống dưới, lớp hiện tại chia dưới lên( theo cách hoàn công thực tế)
Video hướng dẫn:
b. Xử lý dữ liệu Pick cao độ, khoảng cách trắc ngang.
Đầu tiên,các bạn mở file, nhập thông số kết cấu áo đường.
Sau đó tiến hành xử lý dữ liệu.
d. In kết quả.
Bạn nên in ngay kết quả ra file PDF sau khi xử lý dữ liệu với từng lớp, vì dữ liệu chênh lệch cao độ và khoảng cách là ngẫu nhiên nên sẽ thay đổi mỗi khi chuyển lớp.
